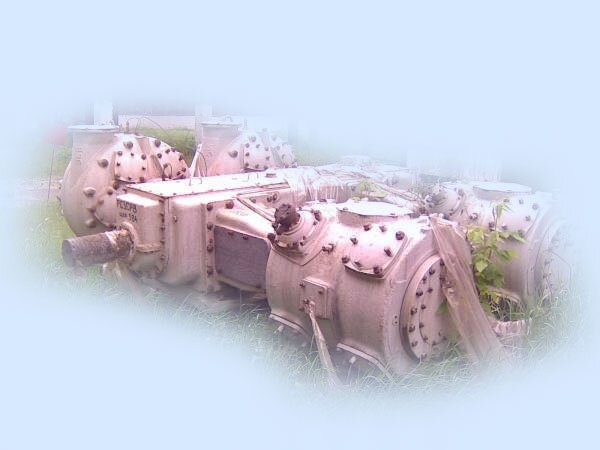

Описание компрессора 4ВМ10-120/9, 4ВМ-10-120/9
Компрессор 4ВМ10-120/9 (4ВМ-10-120/9) имеет систему автоматического контроля основных параметров сигнализации и блокировки, а также ступенчатую автоматическую систему регулирования производительности.
Объем монтажных работ сведен до минимума, а применение специальной консервации позволяет осуществлять пуск компрессоров без ее удаления, что значительно сокращает сроки ввода компрессоров в эксплуатацию.
Применение при изготовлении компрессоров 4ВМ10-120/9 (4 ВМ 10-120/9) специального оборудования обеспечивает высокую точность и взаимозаменяемость деталей.
Изготовление и компоновка компрессора отвечают требованиям технической эстетики и современному уровню развития техники.
Автоматическая система компрессоров 4ВМ-10-120/9 дает возможность сократить обслуживающий персонал до минимума, а простота управления агрегатом не требует специальной подготовки персонала
Компрессорные установки 4ВМ10-120/9 имеют уменьшенный расход потребления воды, благодаря усовершенствованию механизма движения, газодинамики компрессора и применению прямоточных клапанов.
Оппозитное исполнение компрессоров ВМ-120/9 позволило достигнуть взаимной уравновешенности поршневых и инерционных сил. действующих в противоположных рядах, значительно повысить число оборотов, снизить массу компрессора и фундамента.
Применение в подшипниках скольжения тонкостенных вкладышей исключило подгоночные работы при укладке вала, необходимость перетяжки и регулировок в процессе эксплуатации, повысило срок службы подшипников.
Комплектация компрессора 4ВМ10-120/9 (4ВМ-10-120/9)
1. Компрессор 4ВМ10-120/9 (4ВМ-10-120/9)
2. Электродвигатель
3. Обратный клапан
4. Анкерные болты
5. Возбудитель
6. Щит управления
7. Агрегат смазки
8. Холодильник 1 ст.
9. Холодильник концевой
10. Клапаны ПИК (комплект)
11. Буферная ёмкость всаса
12. Буферная ёмкость нагнетания
характеристики компрессора 4ВМ10-120/9 (4ВМ-10-120/9)
|
Модель
|
Газ
|
Давление, кг/см2
|
Выход, м3/мин
|
Мощн., кВт
|
Габарит. размеры, мм
|
Вес, кг
|
Цена |
|
Д
|
Ш
|
В
|
|
4ВМ10-120/9
|
воздух
|
9
|
124,5
|
800
|
5180
|
4430
|
3000
|
17080
|
дог. |
Производительность при условии всасывания, м3/с
Абсолютное давление, МПа:
всасыванния
нагнетания
Ход поршня, мм
Количество цилиндров
Диаметр цилиндров, мм :
I ступени
II ступени
Диаметр штока, мм
Потребляемая мощность (при стандартных условиях), кВт
Расход охлаждающей воды при 288К (15оС) на входе , м3/с
Частота вращения, с-1
Ступени автоматического регулирования производительности, %
Габаритные размеры установки , мм
Грузоподъемность крана, кг:
для монтажа (компрессор в сборе)
для ремонта (вал с ротором) |
2,075 (+15%-5%)
0,1
0,9
220
4
620
370
60
666
0,00382
10
100-75-50-0
5180х4430х3000
12900
2640
|
запчасти и ремонт компрессора 4ВМ10-120/9, 4ВМ-10-120/9
По предварительной заявке поставляем запчасти к компрессору 4ВМ10-120/9, 4ВМ-10-120/9, а также осуществляем его ремонт с гарантией. Многие запчасти есть в наличии. Для этого отправьте нам заявку на электронную почту с подробным наименование товара, его количеством и ваших контактных данных.
|
