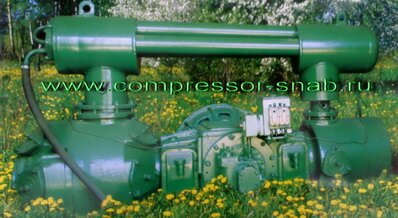

Компрессор 2ВМ2,5-12/9
|
Характеристики:
| Производительность, м3/мин |
12,0 |
| Давление избыточное, кгс/cм2 |
9,0 |
| Мощность, кВт |
90 |
| Массовый расход охлаждающей воды (м3/ч, не более) |
8,0 |
| Массовый расход масла (г/ч, не более) |
40 |
| Габаритные размеры, м |
1,40x2,20x1,75 |
| Масса, кг |
3000 |
|
|
|
Компрессор 2ВМ2,5-12/9 и запасные части (запчасти) к компрессору 2ВМ2,5-12/9
Компрессор 2ВМ2,5-12/9 представляет собой горизонтальный, крейцкопфный, поршневой компрессор двухступенчатого сжатия, выполненные на оппозитной базе М2,5.
Компрессоры 2ВМ2,5-12/9 приводятся в действие от асинхронного электродвигателя. Промежуточные газоохладители расположены над цилиндрами компрессоров. Концевой газоохладитель устанавливается на фундаменте вблизи компрессора.
Воздушный поршневой компрессор 2ВМ2,5-12/9 со смазкой цилиндров и сальников применяются практически во всех отраслях промышленности, где к сжатому воздуху не предъявляют жестких требований по чистоте. Они предназначены для подачи сжатого воздуха в качестве энергоносителя при строительных работах, добыче угля и руды, прокладке тоннелей, транспортировке сыпучих продуктов, в приводах систем автоматики, пневматических машин и оборудования и т.д.
Модульные поршневые воздушные компрессорные установки смонтированы на единой несущей раме в заводской готовности.
Комплектация компрессора 2ВМ2,5-12/9
Все компрессорные установки поставляются с электродвигателями, промежуточными и концевымими холодильниками, системой автоматики, комплектом запасных частей, комплектом принадлежностей и инструмента, комплектом монтажных частей, эксплуатационной документацией.
По желанию заказчика комплектация может быть изменена.
Запчасти для компрессора 2ВМ2,5-12/9:
| Болт шатунный |
М20х1,5 ИГШП 75.8137.001 |
| Гайка шатунного болта |
М20х1,5 ИГШП 75.8412.002 |
| Вал коленчатый |
ИГШП 30.3765.007-02 |
| Вал коленчатый |
ИГШП 75.1635.003-02 |
| Втулка (крейцкопфа) |
ИГШП 71.3141.002 |
| Втулка |
ИГШП 71.4442.002 2,0 6.105,00 |
| Вкладыши шатуна |
ВК-108-01 Н d-100,0 мм |
| Вкладыши шатуна |
ВК-108-02 Н d-100,0 мм |
| Вкладыши шатуна |
ВК-108-01 Р1 d-99,5 мм |
| Вкладыши шатуна |
ВК-108-02 Р1 d-99,5 мм |
| Вкладыши шатуна |
ВК-108-01 Р2 d-99,0 мм |
| Вкладыши шатуна |
ВК-108-02 Р2 d-99,0 мм |
| Гильза 1 ст. |
ИГШП 71.1642.001-02 |
| Гильза 2 ст. |
ИГШП 71.3642.001-02 |
| Головка поршня |
ИГШП 72.3597.002 (чугун) |
| Головка поршня |
ИГШП 72.3597.003 (-01) (чугун) |
| Головка поршня |
ИГШП 72.3597.001-02 (алюминий) |
| Головка поршня |
ИГШП 72.3597.001-03 (алюминий) |
| Головка поршня |
ИГШП 72.3597.001-04 (алюминий) |
| Поршень 1 ст. |
ИГШП 30.6741.015-02 2ВМ2,5-14/9 |
| Поршень 2 ст. |
ИГШП 30.6741.018-02 2ВМ2,5-14/9 |
| Поршень 2 ст. |
ИГШП 30.6741.018-01 2ВМ2,5-12/9 |
| Кольцо поршневое 1 ст. |
У330х8 |
| Кольцо поршневое 2 ст. |
У200х7 |
| Кольцо нажимное |
2П19-2-5 (11) |
| Кольцо уплотнительное |
2П19-2-6 |
| Кольцо дроссельное |
2П19-2-7 |
| Кольцо маслосъёмное |
2П19-2-12 |
| Муфта |
2П19-2-9 |
| Пружина |
2-2-3А-10 |
| Кольцо уплотнительное 1 ст. |
350-360-58х2х2 (цилиндр) |
| Кольцо уплотнительное 2 ст. |
220-230-58х2х2 (цилиндр) |
| Кольцо уплотнительное 1 ст. |
300-310-58х2х2 (поршень) |
| Кольцо уплотнительное 2 ст. |
180-190-58х2х2 (поршень) |
| Корпус (подшипника) |
ИГШП 72.4252.005 |
| Клапан предохранительный 1 ст. |
Н.632-02 (замена КПО-25/2,5) |
| Клапан предохранительный 2 ст. |
Н.632-03 (замена 2КПО-16/8) |
| Клапан обратный масляный |
ИГШП 49.4311.002 (Н.214-68) |
| Клапан |
ПИК-125-0,4 БМ (Б) |
| Клапан |
ПИК-125-1,0 БМ (Б) |
| Планка стопорная |
ПИК-100-4/27 |
| Клапан |
ЛУ-125-1,6 16,0 |
| ЗИП к клапану |
ЛУ-125-1,6 |
| Крейцкопф |
ИГШП 30.4516.002 2,0 |
| Манжета |
1.1-110х135-1 (1.2-110х135-1) |
| Насос масляный |
ИГШП 06.3614.001 2ВМ2,5-12/9 |
| Насос масляный |
ИГШП 06.3611.001 2ВМ2,5-14/9 |
| Подшипник игольчатый (верхняя головка шатуна) |
4024107 |
| Подшипник роликовый (коленвал) |
53524 (3524Н) |
| Ползун (башмак крейцкопфа) |
ИГШП 75.1661.002 |
| Ось |
(палец крейцкопфа) ИГШП 71.5671.002 |
| Система смазки |
ИГШП 30.6591.001 |
| Станция смазочная (лубрикатор) |
СН5М-32-04-5 |
| Устройство уплотнительное (сальник) |
ИГШП 30.5314.001 |
| Фильтр (по карте разрешения) |
сб.9А-1 |
| Фильтр воздушный масляный |
ФВ-20 сб.1Б |
| Фильтр воздуха |
ФВ-20 сб.1Б |
| Фильтр тонкой очистки |
40-80-2 |
| Шатун |
ИГШП 30.4512.002 |
| Шток |
ИГШП 71.6733.003.02 2ВМ2,5-14/9 |
| Шток |
ИГШП 71.6733.003-03 2ВМ2,5-14/9 |
| Шток |
ИГШП 71.6733.003 2ВМ2,5-12/9 |
| Шток |
ИГШП 71.6733.003-01 2ВМ2,5-12/9 |
| Цилиндр 1 ст. |
ИГШП 30.4131.024-01 2ВМ2,5-12/9 |
| Цилиндр 2 ст. |
ИГШП 30.4131.027 2ВМ2,5-12/9 |
| Цилиндр 1 ст. |
ИГШП 30.4131.025(-01) 2ВМ2,5-14/9 |
| Цилиндр 2 ст. |
ИГШП 30.4131.028 2ВМ2,5-14/9 |
| Цилиндр 1 ст. |
ИГШП 73.1375.015-02 2ВМ2,5-12/9 |
| Цилиндр 2 ст. |
ИГШП 73.1375.013-01 2ВМ2,5-12/9 |
| Цилиндр 1 ст. |
ИГШП 30.4131.024 2ВМ2,5-12/9 |
| Корпус (цилиндр) |
ИГШП 72.4251.001 |
| Крышка цилиндра |
ИГШП 30.4131.026 (-01) |
| Крышка цилиндра 1 ст. |
ИГШП 73.1375.014-01 |
| Крышка цилиндра 2 ст. |
ИГШП 30.4131.007 |
| Корпус (фланец) |
ИГШП 72.4252.006 |
| Корпус (подшипника) |
ИГШП 72.4252.005 |
| Крышка |
ИГШП 71.1456.003 |
| Станина |
ИГШП 73.3364.006 |
| Воздухосборник |
В-1 |
| Воздухосборник |
В-2 |
| Холодильник (газоохладитель) |
ХРП-3 |
| Труба оребренная |
сб.502.101.200 L-1320 мм |
| Газоохладитель (холодильник) |
ГК-4,0-1-2 |
| Труба оребренная газоохладителя |
сб.502.140.200 L-2140 мм |
| Газоохладитель |
ГК-1,0-2-1,5-1 |
| Вентиль |
15кч18п2 Ду20 Ру16 |
| Вентиль |
15с11бк-1 Ду10 Ру25 |
| Кран |
11б6бк Ду15 Ру10 |
| Кран |
11б18бк (11б38бк) Ду15 Ру16 |
| Автоматический выключатель |
А63 6,3А 10 In |
| Вентиль (клапан) электромагнитный |
СВМ15КЧ888р, р1 Ду25 |
| Вентиль (клапан) электромагнитный |
СВМ15КЧ888р, р1 Ду40 |
| Вентиль мембранный |
15Б806р Ду15 |
| Клапан электромагнитный |
КЭК-16В |
| Клапан электромагнитный |
КЭТ-16В |
| Блок управления |
ИГШП 65.6141.001 |
| Шкаф управления |
ИГШП 65.6423.003А (001) |
|
|
|
|
|
|
|
